系统配置列表：

订单号	配置	数量	备注
HD-I7-6U8S01便携式系统	机箱	1台/系统	6U8S加固式机箱
	系统背板	1块/系统	6U8S标准CPCI背板
	ATX电源	1块/系统	1U 300W
	风扇盘	1个/系统	含2个风扇
	15”液晶屏	1块/系统	含VGA信号转接板（VGA驱动模块）
	15”触摸屏	1块/系统	含USB信号转接板（触摸屏控制器）
	6U4HP空面板	8个/系统	前挡板
	电源线	1根/系统	3GTJI+3GTJA电源线
	主板(可选)	1片	CPC-6703或CPC-6704

产品概述：
6U CPCI系统平台是新一代工业计算机、刀片式服务器和网络通信设备的高可靠性通信平台，包括机箱、背板、电源模块、液晶控制模块、固定式风扇盘等组成部分。
系统平台遵循PICMG2.0 R3.0技术规范，采用IEEE 1101.1/10/11和IEC-60297-1/2标准19”欧式机箱结构，6U8S支持1个System插槽，7个Node插槽，通过背板实现高速数据互连。可与各种CPCI业务数据板卡一起构成完整系统，快速构建应用平台。系统平台采用ATX电源供电方式。系统平台采用独特的冷却方式，机箱的左侧有1个固定式风扇盘，右侧进风、左侧出风，确保系统均匀通风和散热， 大通风量为85.46CFM，可支持30W/slot的散热能力。

系统特点：
HD-I7-6U8S01 便携式系统是上一款符合PICMG规范的产品平台，具有如下的功能和特点：
●便携式双层铝板加固式机箱；
●支持6U8S标准CPCI背板；
●支持8块水平安装的6U x 160mm前插卡；
●可快速装卸的全模块化结构，支持热拔插，方便安装与维护；
●ATX电源系统设计，输入/输出过流/过压保护，自动负载均衡；
●带液晶显示屏 ，控制板和触摸板；
●高通风结构设计；
●完善的EMC设计，良好的散热系统，高可靠的连接方式，环境适应能力极强。

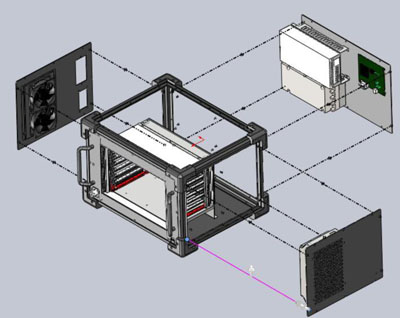

机箱结构：
●材质：铝合金材质
●表面：阳极氧化（黑色）
●外形尺寸：WxHxD=395*316.4*258.5（mm）
●重量：13Kg

系统结构：


系统背板：
●名称：6U8S标准CPCI背板
●结构：1个System插槽，8个Node插槽，系统槽在左
●V(I/O): +5V
●PCI总线带宽：64bit/33MH
